Soluciones para el mecanizado de acero templado

El acero endurecido generalmente se refiere al acero con una dureza de 50-62 HRC después del tratamiento térmico y el enfriamiento. Este tipo de acero endurecido tiene las siguientes dificultades en el procesamiento:

(1) Alta dureza, alta resistencia y casi sin plasticidad: esta es la principal característica de procesamiento del acero endurecido. Cuando la dureza del acero apagado alcanza HRC50-60, su resistencia a la tracción RM es 2100-2600MPA, que es el material más difícil de procesar, y las herramientas de aleación generales de YT726 o herramientas de cerámica no se pueden mover. En el problema de deformación del tratamiento térmico, la profundidad de la herramienta es desigual, y el fenómeno del astillado es fácil de ocurrir.

(2) Gran fuerza de corte y alta temperatura de corte: para cortar chips de una pieza de trabajo con alta dureza y alta resistencia, la fuerza de corte de la unidad KC puede alcanzar 4500MPA, y la temperatura de corte es más del 50% más alta que la del acero general. Para mejorar las condiciones de corte y aumentar el área de disipación de calor, la herramienta selecciona un ángulo de declinación principal más pequeño y un ángulo de declinación secundaria. En este momento, la vibración será causada y se requiere una mejor rigidez del sistema de proceso.

(3) No es fácil generar un borde acumulado: el acero enfriado tiene alta dureza y fragilidad, y la temperatura de corte es más alta que las condiciones para generar un borde acumulado, por lo que no es fácil generar un borde acumulado durante el giro, y la superficie mecanizada puede obtener una rugosidad de la superficie más baja.

(4) El filo es fácil de romper y desgaste: debido a la fragilidad del acero endurecido, el contacto entre las astillas de giro y el filo es corto, y la fuerza de corte y el calor de corte se concentran cerca del filo de corte, que es fácil de romper y usar el filo de corte. La superficie mecanizada de muchos aceros endurecidos tiene un corte intermitente, como agujeros de aceite o keyways, que indudablemente vuelven a crear problemas para cortar;

(5) Baja conductividad térmica: la conductividad térmica del acero en enfriamiento general es 7.12W/(m/k), que es aproximadamente 1/7 del acero No. 45. Debido a la baja conductividad térmica del acero endurecido, es difícil que el calor de corte sea llevado por los chips, lo que acelera el desgaste de la herramienta. Después del tratamiento térmico, la dureza no es uniforme. Al girar con herramientas ordinarias, es fácil parecer no resistente a la ropa y la herramienta se usa rápidamente;

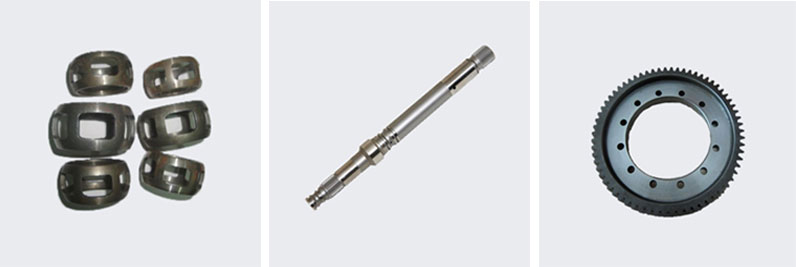

● Las pezas de acero endurecidas comunes incluyen engranajes, rodamientos, rodamientos de energía eólica, rodamientos de cubo de ruedas, anillos de engranaje, tornillos de bola, tornillos de bola, sincronizadores, conectores de eje universal, etc.

● Los materiales comunes de acero endurecido son: acero modulado, acero endurecido, acero para rodamientos, acero para engranajes, acero 45# templado, SiCr, T8, T10, acero para herramientas endurecido H13, acero endurecido cementado, 20CrMnTi, 20Cr, acero modulado, 40Cr, acero endurecido 42CrMo, acero para matrices Cr12MoV, acero para rodamientos GCr15, acero 45#, Cr12, 8620H, 20CR, 20crmnti, 20mn2tib, 20mnvb, 18cr2ni4wa, 20cr2ni4a, skd11, etc.

● La serie SBH se desarrolla para piezas de acero duro. Puede cortar todos los aceros endurecidos sobre HRC45, aceros para herramientas, aceros, aceros de alta velocidad, aceros de primavera, aceros carburizados, aceros altos de manganeso, aceros resistentes al desgaste, etc. En nombre de la molienda de acero endurecido, el efecto es muy significativo.

La vida útil de la herramienta después del proceso de recubrimiento exclusivo de las herramientas SCBN puede aumentar en un 30%-40%

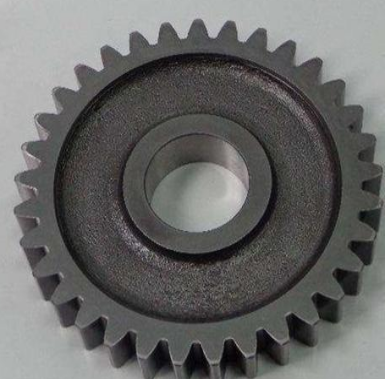

1. Acabado continuo de engranajes de acero endurecido - CNGA120408

Se recomienda el grado SBH130 CBN para lograr un corte de alta velocidad, lo que aumenta la vida útil de los insertos CBN en un 40%, reduciendo así el costo de procesamiento de una sola pieza de trabajo.

Detalles del caso:

Material de la pieza de trabajo: 20crmnti (dureza HRC58 ~ 62)

Modelo de inserción: SBH130 (recubierto) CNGA120408

Parámetros de corte: VC = 180m/min, fr = 0.1 mm/r, AP = 0.1 mm

Método de procesamiento: corte en seco

CBN de grado SBH150 (recubierto) se usa principalmente en el proceso de acabado continuo de acero endurecido, para garantizar la precisión de mecanizado de la pieza de trabajo y al mismo tiempo mejorar la vida útil de la herramienta.

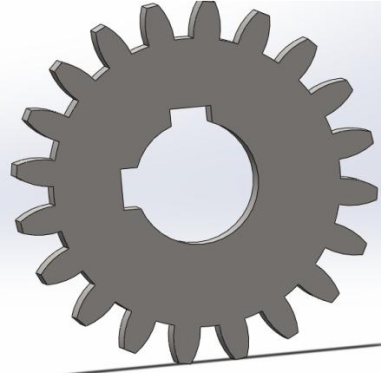

2. Engranaje de acero endurecido ligeramente interrumpido - SBH170 CCGW09T304

SBH170 grade is recommended, which can withstand the slight intermittent impact of the keyway during hard turning, and can ensure the stability of turning instead of grinding on the premise of the stability of the machine tool.

Detalles del caso:

Material de la pieza de trabajo: 20crmnti (dureza HRC58-62)

Modelo de herramientas: SBH170 (recubierto) CCGW09T304

Parámetros de corte: VC = 135m/min, fr = 0.08 mm/r, AP = 0.25 mm

Método de procesamiento: corte en seco

CBN de grado SBH170 (recubrimiento) se usa principalmente en el proceso de acabado ligeramente interrumpido de acero endurecido, lo que puede garantizar la precisión de mecanizado de la pieza de trabajo, y la herramienta tiene una excelente resistencia al desgaste.

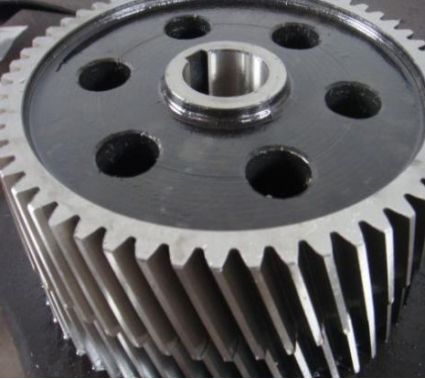

3. Engranaje de acero endurecido de acabado pesado - SBH190 WNGA080404

Se recomienda el grado compuesto CBN Insert SBH190. Los engranajes con agujeros grupales en la cara de extremo dura son rentables y tienen un rendimiento de corte estable. Pueden reemplazar las herramientas importadas y tener mayor rentabilidad;

Detalles del caso:

Material de la pieza de trabajo: 20crmnti (dureza HRC58-62)

Modelo de cuchilla: SBH190 (recubierto) WNGA080404

Parámetros de corte: VC = 117m/min, fr = 0.1 mm/r, AP = 0.15 mm

Método de procesamiento: corte en seco

CBN de grado SBH190 (recubierto) se usa principalmente para un acabado intermitente pesado de acero endurecido, lo que puede garantizar la precisión de mecanizado de la pieza de trabajo, y la herramienta tiene una excelente resistencia al desgaste y resistencia antihrive.
